Siemens Montageklemme 5ST3624 für Sammelschiene 63 A

Die Montageklemme/Sammelschiene 5ST3624 ist eine Stiftsammelschiene für den Einsatz in Elektroverteilungen. Sie dient der strukturierten, zeitsparenden und sicheren Verbindung von Fehlerstrom-Schutzeinrichtungen (FI) und Leitungsschutzschaltern (LS) innerhalb eines Verteilers. Mit einem Nennstrom von 63 A und 10 mm² Querschnitt ist sie für gängige Anwendungen in der Gebäudeinstallation ausgelegt.

Die Sammelschiene bietet einen Anschluss für 3-phasig/N sowie zusätzlich acht Phasenabgänge. Dadurch lassen sich eine dreiphasige Einspeisung mit Neutralleiter und bis zu acht einpolige Abgänge sauber bündeln. Die berührungssichere Ausführung erhöht die Sicherheit bei Montage und Betrieb, während die komfortable Anschlusstechnik eine zügige Installation unterstützt. Als Zubehör aus dem SENTRON-Programm ist sie für den Aufbau mit FI- und Leitungsschutzschaltern vorgesehen und ermöglicht eine universelle Anbaubarkeit der zugehörigen Zusatzkomponenten.

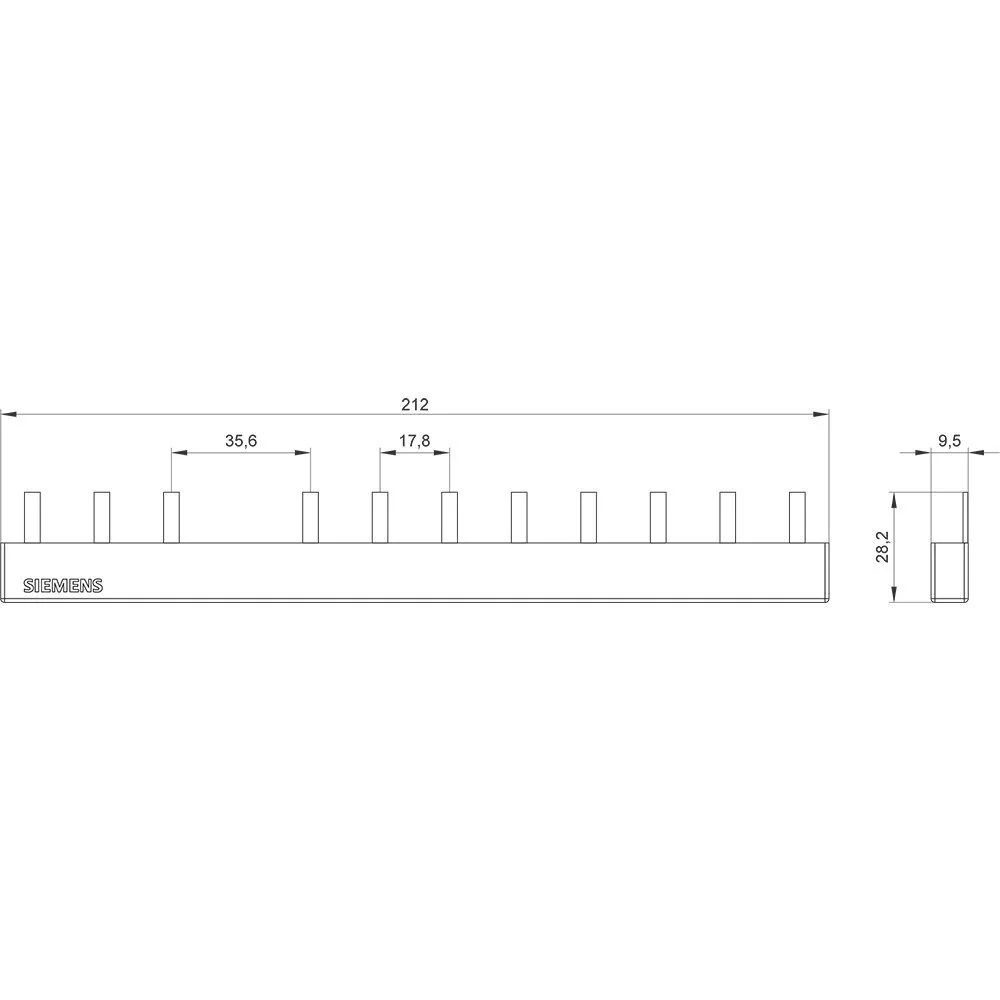

Die kompakte Bauform mit 21,20 cm Länge und 0,95 cm Breite erleichtert die Integration in Standard-Verteilfelder. In Kombination mit 4-poligen Geräten und bis zu acht 1-poligen LS-Schaltern lässt sich eine klar strukturierte, übersichtliche Verteilung realisieren.

• Stiftsammelschiene mit 63 A Nennstrom für die zuverlässige Stromverteilung in Verteilern.
• 10 mm² Querschnitt für eine robuste und installationsgerechte Ausführung.
• Anschlusskonzept 3-phasig/N plus 8x Phase zur sauberen Bündelung von Einspeisung und Abgängen.
• Berührungssichere Ausführung für mehr Sicherheit bei Installation und Betrieb.
• Universelle Anbaubarkeit und komfortable Anschlusstechnik für eine einfache, schnelle Montage.
• Ausgelegt für den Aufbau mit 4-poligen Geräten und bis zu acht 1-poligen LS-Schaltern.

Einsatz & Anwendung

Die Sammelschiene ist als Zubehör für FI- und Leitungsschutzschalter vorgesehen und unterstützt den strukturierten Aufbau von Stromkreisen in der Elektroinstallation. Das 3-phasig/N-Design mit zusätzlichen Phasenabgängen eignet sich insbesondere, wenn eine dreiphasige Zuleitung auf mehrere einpolige LS-Schalter verteilt werden soll. So entsteht eine übersichtliche Verdrahtung mit einheitlicher Einspeisung, die den Montageaufwand reduziert und spätere Anpassungen erleichtert.

Durch die berührungssichere Ausführung wird das Risiko unbeabsichtigter Berührungen aktiver Teile reduziert, was die Handhabung im Verteilerfeld sicherer macht. Die schlanke Geometrie ermöglicht den Einsatz auch bei begrenztem Platz in der Hutschienenbestückung.
