Buri Gewiss Leitungsschutzschalter GW92208 B20 und GW92210 B32

Dieser 1-polige Leitungsschutzschalter der Baureihe 90 MCB ist ein kompakter Sicherungsautomat mit 1 TE für Stromkreise bis 32 A. Er dient dem zuverlässigen Schutz vor Überlast und Kurzschluss in Wohngebäuden, Gewerbeinstallationen und Industrieanlagen und ist damit vielseitig in Standardstromkreisen einsetzbar.

Mit Charakteristik B eignet sich der Automat speziell für Lichtstromkreise und Steckdosenkreise in europäischen Netzen. Die Nennspannung von 230–400 V AC bei 50/60 Hz deckt typische Einsatzprofile ab, während die Montage über die standardisierte Hutschiene EN 50022 eine zügige, sichere Installation ermöglicht. Dank der kompakten Bauform mit nur einer Teilungseinheit bleibt der Platzbedarf im Verteiler gering, was die Planung in eng bestückten Feldern erleichtert.

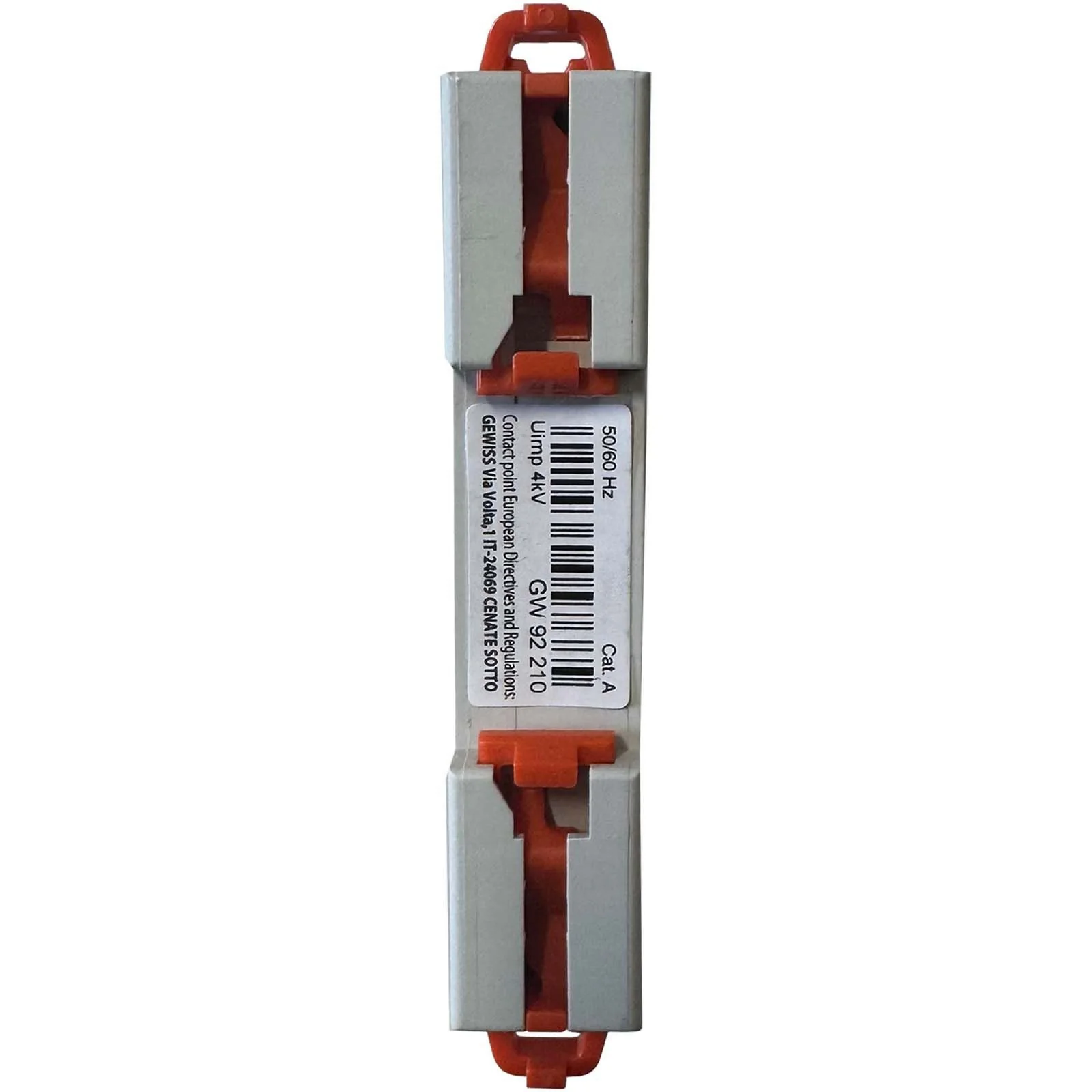

Das Schaltvermögen von 6 kA nach EN 60898 und 10 kA nach EN 60947-2 unterstützt ein hohes Sicherheitsniveau bei Fehlerfällen. Großzügige Anschlussklemmen für flexible und starre Leiter bis 35 mm² vereinfachen die Verdrahtung. Zusätzlich sorgen eine Stoßspannungsfestigkeit von 4 kV, eine Isolationsspannung von 500 V sowie der weite Betriebstemperaturbereich von -25 bis +60 °C für robuste Einsatzbedingungen.

• Charakteristik B für den Schutz typischer Licht- und Steckdosenstromkreise in Standardanwendungen.
• 1-polige Ausführung mit nur 1 TE spart Platz im Verteiler und erleichtert die Reihenmontage.
• Nennspannung 230–400 V AC bei 50/60 Hz für den Einsatz in europäischen Stromnetzen.
• Schaltvermögen 6 kA (EN 60898) und 10 kA (EN 60947-2) für zuverlässiges Abschalten bei Fehlerströmen.
• Großer Anschlussbereich: Klemmen für flexible und starre Leiter bis 35 mm².
• Robuste Auslegung mit 4 kV Stoßspannungsfestigkeit und 500 V Isolationsspannung.
• Für anspruchsvolle Umgebungen geeignet durch Betriebstemperaturen von -25 bis +60 °C.

Einsatz & Anwendung

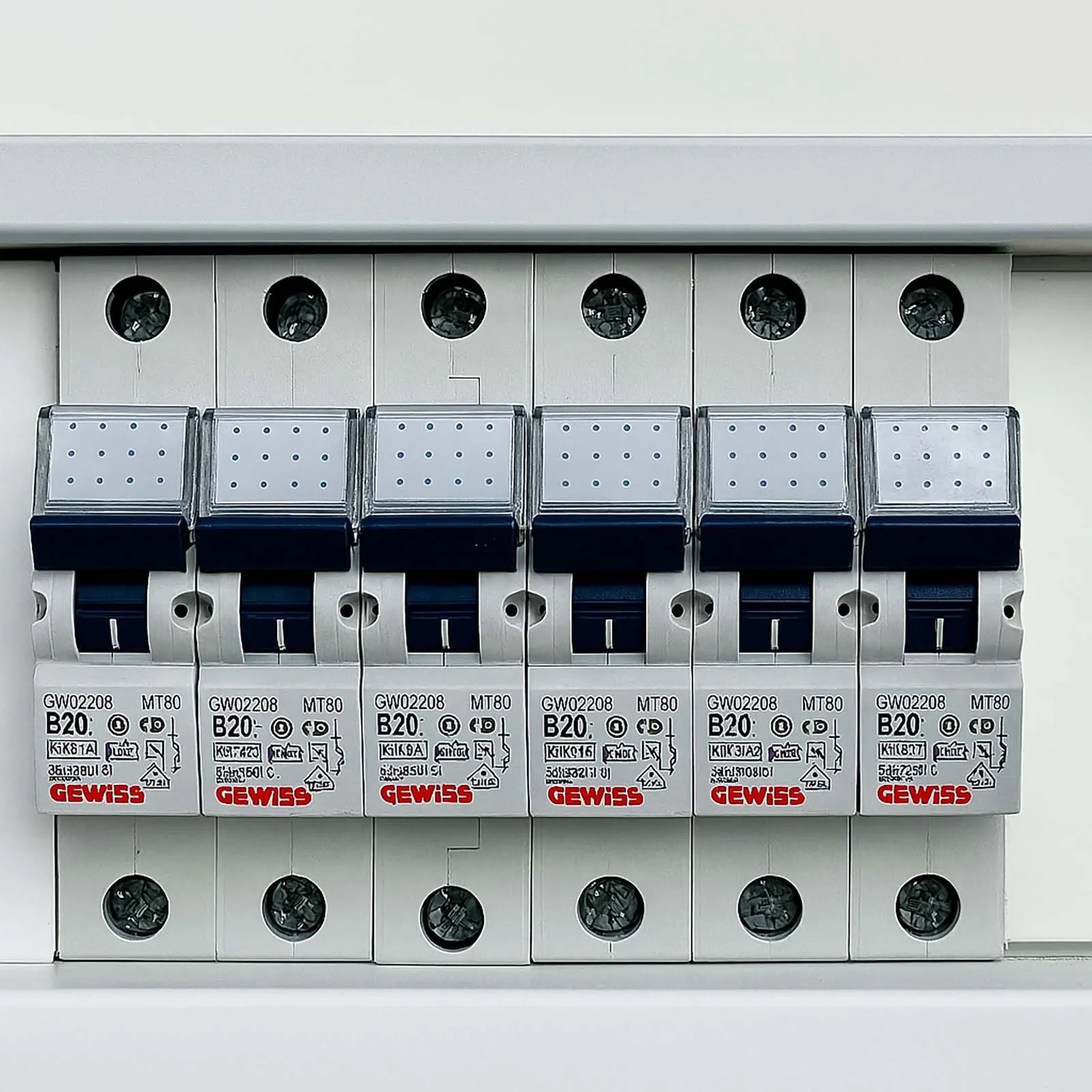

Der Automat deckt gängige Anwendungen in Verteilern von Wohn-, Zweck- und Industriegebäuden ab. Typische Einsatzfelder sind Abzweige für Beleuchtung und Steckdosen, bei denen die B-Charakteristik ein zügiges Auslösen bei Überlast und Kurzschluss unterstützt. Die Ausführungen B20 und B32 ermöglichen eine bedarfsorientierte Dimensionierung des Leiter- und Stromkreisschutzes.

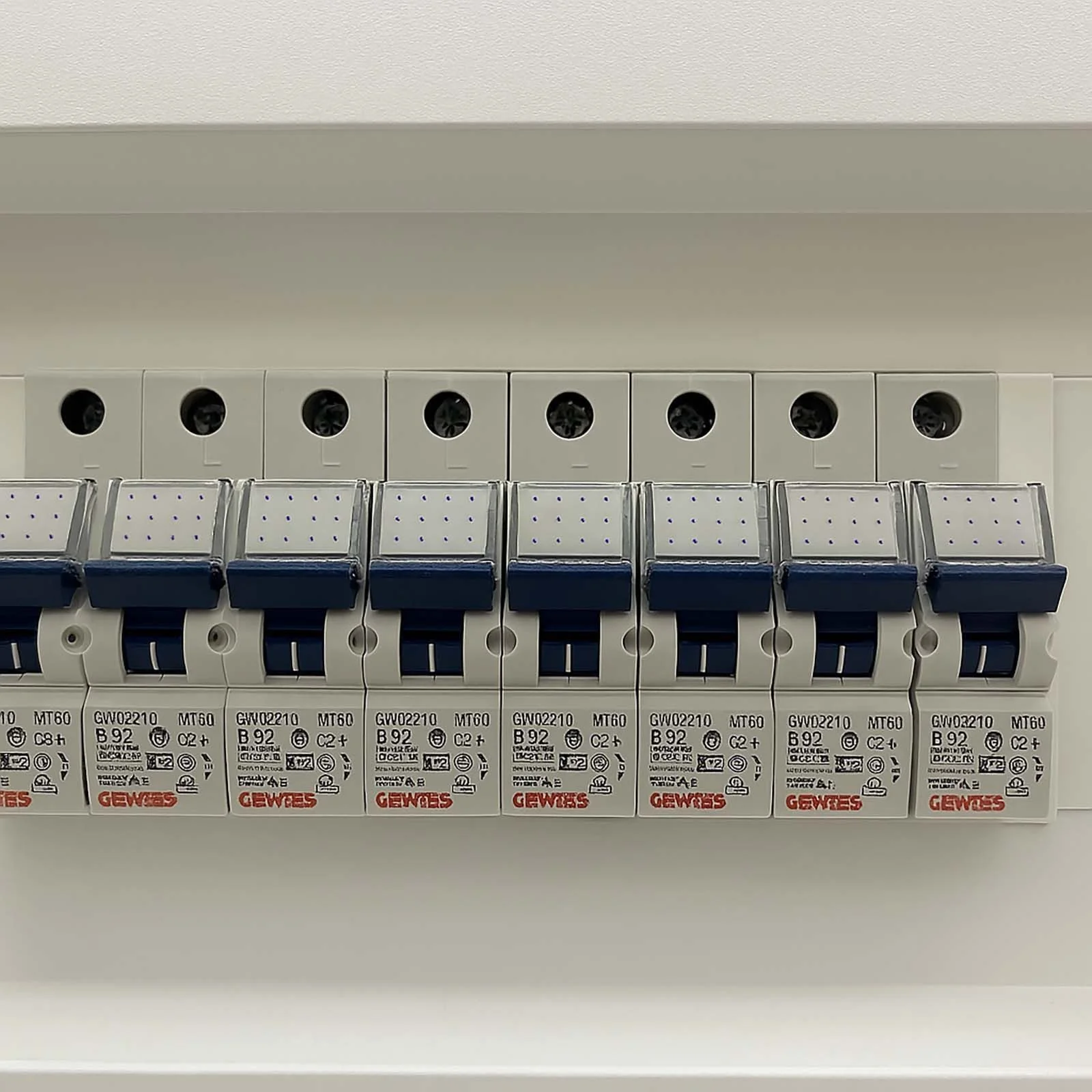

Die schnelle Rastmontage auf der Hutschiene EN 50022 und die großen Klemmen erleichtern sowohl Neuinstallationen als auch Nachrüstungen. Die kompakte Bauform unterstützt eine klare Strukturierung im Feld und schafft Reserven für weitere Module.
