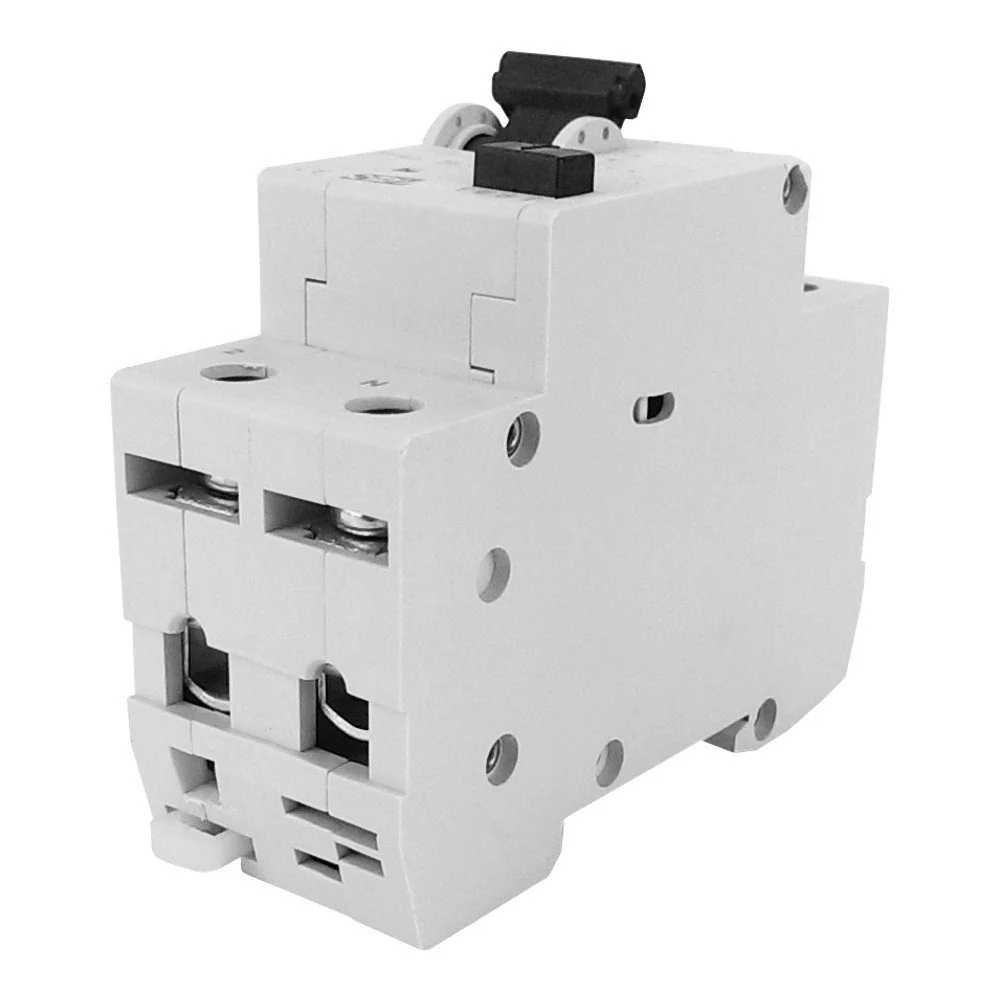

SEZ FI-Schutzschalter RCD 25A 30mA 2-polig 10kA 0090663

Der SEZ FI-Schutzschalter 25A/30mA, 2-polig (1P+N), Typ A, ist ein Fehlerstrom-Schutzschalter (RCCB) für 230V-AC-Stromkreise. Er dient dem zuverlässigen Abschalten bei Fehlerströmen und erhöht damit den Personen- und Anlagenschutz in Wohn-, Büro- oder Werkstattinstallationen mit 50Hz Netzfrequenz.

Mit einem Bemessungsfehlerstrom von 30mA bietet das Gerät zusätzlichen Schutz in Endstromkreisen, während der Nennstrom von 25A für typische Anwendungen in einphasigen Installationen ausgelegt ist. Das Bemessungsschaltvermögen von 10kA und das Reststrom-Ein-/Ausschaltvermögen (Im) von 630A unterstreichen die robuste Auslegung. Die 2-polige Ausführung (1-polig + N) ermöglicht die sichere Abschaltung von Phase und Neutralleiter, was die elektrische Trennung im Fehlerfall unterstützt.

Die Montage erfolgt komfortabel auf der DIN-Hutschiene (TH/TS 35). Ein weiter Leiterquerschnittsbereich von 1,5–25 mm² erleichtert die Anpassung an unterschiedliche Leitungsdimensionen. Das Gerät ist mit IP20 für den Einbau in geschützten Verteilungen konzipiert und kann in einem Temperaturbereich von -25°C bis +40°C betrieben werden.

• Typ A erfasst sinusförmige Wechsel- und pulsierende Gleichfehlerströme, passend für viele einphasige Verbraucher.
• 2-polige Ausführung (1P+N) ermöglicht die Abschaltung von Phase und Neutralleiter für eine klare Trennung im Stromkreis.
• Bemessungsfehlerstrom 30mA für zusätzlichen Schutz in Endstromkreisen.
• Nennstrom 25A für gängige 230V-Installationen mit 50Hz Netzfrequenz.
• Bemessungsschaltvermögen 10kA und Im 630A für hohe Schaltfestigkeit im Fehlerfall.
• DIN-Hutschienenmontage (TH/TS 35) und Leiterquerschnitt 1,5–25 mm² für flexible Installation.
• IP20 und Betriebstemperatur -25°C bis +40°C für den Einsatz in geschützten Verteilern.

Einsatz & Anwendung

Dieser FI-Schutzschalter ist für einphasige 230V-AC-Stromkreise mit 50Hz ausgelegt und eignet sich als zentrales Schutzelement in Unterverteilungen. Der 30mA-Auslösestrom ist auf zusätzlichen Schutz in Endstromkreisen hin optimiert, während Typ A den Einsatz mit vielen haushaltsüblichen und gewerblichen Verbrauchern unterstützt, die pulsierende Gleichfehlerströme erzeugen können.

Der große Anschlussquerschnittsbereich von 1,5–25 mm² erleichtert die Integration in bestehende Installationen. Die Hutschienenmontage ermöglicht eine schnelle Nachrüstung oder Erweiterung. Die 2-polige Abschaltung unterstützt eine eindeutige Trennung des Stromkreises.
