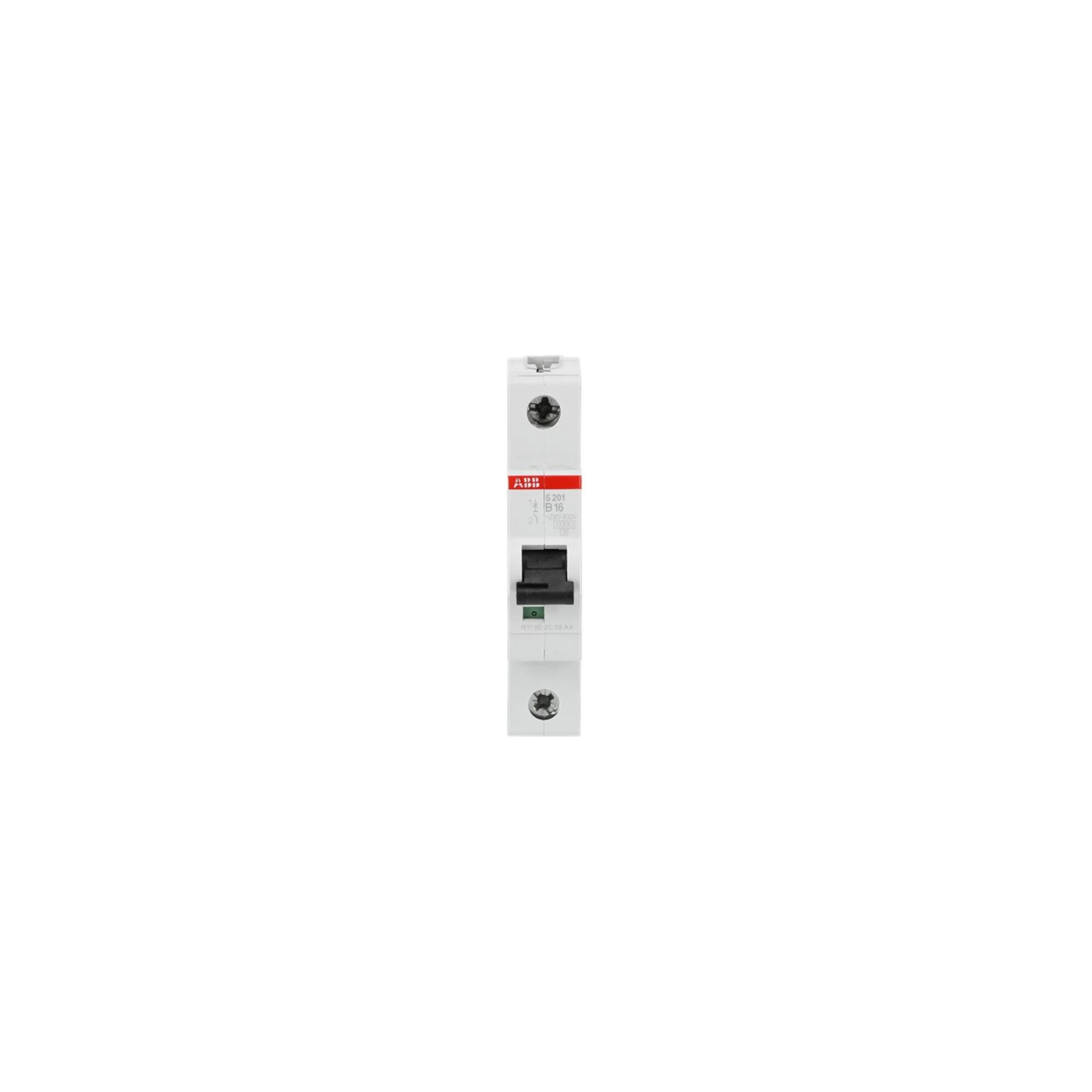

ABB Stotz SJ S201-B16 Leitungsschutzschalter 16A B 1-pol 6kA

Der ABB Sicherungsautomat S201-B16 aus der Baureihe S 200 dient dem Schutz von Kabeln und Leitungen vor Überlast und Kurzschluss. Mit 1-poliger Ausführung, 16 A Nennstrom und Auslösecharakteristik B eignet er sich für den zuverlässigen Leitungsschutz in typischen Stromkreisen.

Die Konstruktion der Anschlussklemmen ist auf eine sichere und effiziente Verdrahtung ausgelegt: Die Anschlussöffnung für Leitungen liegt oberhalb der Anschlussöffnung für die Phasenschiene, was die Übersicht im Verteiler verbessert. Eine patentierte Anschlussklemme mit Druckplatte ermöglicht eine einfache, sichere Kontaktierung; Leiterquerschnitte bis 35 mm² können direkt angeschlossen werden. Die isolierte Klemme erfüllt Schutzklasse IP20, was den berührungsgeschützten Anschluss unterstützt.

Der Automat erfüllt die genannten Normen für Leitungsschutzschalter und Zusatzschutzgeräte. Ein passendes Zubehörsortiment erweitert die Einsatzmöglichkeiten und unterstützt eine saubere Integration in die Installation.

• 1-poliger Sicherungsautomat mit 16 A Nennstrom und B-Charakteristik für den Leitungsschutz typischer Verbraucherstromkreise.
• Ausschaltvermögen von 6 kA gemäß Produktausführung, geeignet für entsprechend ausgelegte Netze.
• Optimierte Verdrahtung durch oben liegende Leitungsanschlussöffnung und darunter positionierte Phasenschienen-Anschlussöffnung.
• Patentierte Anschlussklemme mit Druckplatte für einfache Handhabung und sichere Kontaktierung.
• Direkter Anschluss von Leiterquerschnitten bis 35 mm² über die isolierte Klemme (IP20).
• Erfüllt die angegebenen Normen, darunter DIN VDE 0100-430/-530, IEC/EN 60898-1 und IEC/EN 60947-2.
• Umfangreiches Zubehörsortiment für unterschiedliche Installationsanforderungen verfügbar.

Einsatz & Anwendung

Mit B-Charakteristik und 16 A Nennstrom ist der S201-B16 für den Schutz von Stromkreisen mit üblichen Lastprofilen ausgelegt. Das erleichtert den Einsatz in Verteilern, in denen eine klare Trennung von Leiter- und Schienenanschlüssen die Fehlerrate beim Verdrahten senkt.

Die Druckplattenklemme und der IP20-geschützte Anschluss unterstützen ein zügiges, berührungsgeschütztes Arbeiten, insbesondere wenn starre oder größere Leiterquerschnitte bis 35 mm² eingebunden werden müssen.
